Cảm biến áp suất Ifm PI1706

DANH MỤC IFM

Cảm biến áp suất Ifm pi1706

Cảm biến áp suất PI1706

Thương hiệu: Ifm
Mã sản phẩm: PI-2,5-REA01-MFRKG/US/ /P

  • Thiết kế thép không gỉ chắc chắn đáp ứng yêu cầu của ngành thực phẩm và đồ uống
  • Thiết kế phù hợp yêu cầu vi sinh, flush
  • Chịu được áp lực xịt rữa cao và các chất tẩy rữa mạnh
  • Khả năng chịu nhiệt độ cao và mức độ bảo vệ cao
  • Đầu ra analog và chuyển mạch có thể lập trình

Liên hệ Zalo  Liên hệ Zalo Gọi ngay  Gọi ngay
Chia sẻ:
Mô tả Download Phụ kiện

Đặc tính sản phẩm

Số lượng đầu vào và đầu ra Số lượng đầu ra digital: 2; Số lượng đầu ra analog: 1
Dải đo
-0.124...2.5 bar-1.8...36.25 psi-50...1004 inH2O-12.4...250 kPa
Kết nối với hệ thống Đầu nối ren ngoài G 1 loại Aseptoflex Vario
Hệ thống các tiếp điểm được mạ vàng
Ứng dụng có thể gắn phẳng cho ngành công nghiệp thực phẩm và đồ uống
Môi chất môi trường nhớt và chất lỏng có hạt lơ lửng; chất lỏng và khí
Nhiệt độ trung bình[°C] -25...150
Áp suất phá vỡ tối thiểu
50 bar725 psi5000 kPa
Cấp áp suất
20 bar290 psi2000 kPa
Chịu áp lực chân không
-1000 mbar-0.1 MPa
Loại áp suất áp suất tương đối; chân không
Không có không gian chết Có
MAWP (for applications according to CRN)[bar] 2.5
Giá trị quá trình giảm chấn dAP[s] 0...99.99
Giảm chấn cho đầu ra analog dAA[s] 0...99.99
Trọng lượng[g] 358.1
Vỏ ngoài dạng hình trụ
Kích thước[mm] Ø 50 / L = 107
Vật liệu thép không gỉ (1.4404 / 316L); FKM; PTFE; PBT; PEI; PFA
Materials (wetted parts) gốm sứ (99.9 % Al2O3); thép không gỉ (1.4435 / 316L); độ nhám bề mặt: Ra < 0,4 / Rz 4; PTFE
Số chu kỳ áp suất tối thiểu 100 million
Mô men siết[Nm] 35
Kết nối với hệ thống Đầu nối ren ngoài G 1 loại Aseptoflex Vario

Giao diện

Giao diện truyền thông IO-Link
Kiểu truyền động COM2 (38,4 kBaud)
Phiên bản IO-Link 1.1
tiêu chuẩn SDCI IEC 61131-9
Profiles
Lớp chức năng Mô tả
0x4000Nhận diện và Chẩn đoán
0x800AMeasurement Data Channel (tiêu chuẩn resolution)
chế độ SIO Có
Yêu cầu port kết nối chính class A
Thời gian chu kỳ xử lý tối thiểu[ms] 5.6
Cảm biến áp suất độ phân giải IO-Link[bar] 0.0001
Giải pháp cảm biến nhiệt độ IO-Link[K] 0.2
IO-Link process data (cyclical)
Chức năng độ dài bit
áp suất32
nhiệt độ32
Trạng thái thiết bị4
thông tin chuyển mạch nhị phân2
IO-Link functions (acyclical) Thẻ dành riêng cho ứng dụng; nhiệt độ bên trong; bộ đếm giờ hoạt động; bộ đếm chu kỳ chuyển mạch; Bộ đếm đỉnh áp suất
Hỗ trợ DeviceID>
Kiểu hoạt độngDeviceID
Mặc định1154
Nhiệt độ môi trường[°C] -25...80
Nhiệt độ bảo quản[°C] -40...100
Cấp bảo vệ IP 67; IP 68; IP 69K
Dải đo
-0.124...2.5 bar-1.8...36.25 psi-50...1004 inH2O-12.4...250 kPa
Điểm đặt SP
-0.12...2.5 bar-1.74...36.26 psi-48...1004 inH2O-12...250 kPa
Điểm đặt lại rP
-0.124...2.496 bar-1.8...36.2 psi-50...1002 inH2O-12.4...249.6 kPa
Analog start point
-0.124...1.994 bar-1.8...28.92 psi-50...801 inH2O-12.4...199.4 kPa
Analog end point
0.382...2.5 bar5.54...36.26 psi153...1004 inH2O38.2...250 kPa
Sự khác biệt tối thiểu giữa SP và rP
0.004 bar0.06 psi2 inH2O0.4 kPa
Bước điều chỉnh
0.001 bar0.01 psi1 inH2O0.1 kPa
Cài đặt gốc
SP1 = 0.625 barrP1 = 0.575 bar
SP2 = 1.875 barrP2 = 1.825 bar
ASP = 0.00 barAEP = 2.50 bar
dAP = 2.00 sdAA =2.00 s

Đầu vào / đầu ra

Số lượng đầu vào và đầu ra Số lượng đầu ra digital: 2; Số lượng đầu ra analog: 1
Độ cahcs điện tối thiểu[MO] 100; (500 V DC)
Cấp bảo vệ III
Bảo vệ phân cực ngược Có
Được tích hợp watchdog Có
Tổng số đầu ra 2
Tín hiệu đầu ra Tín hiệu chuyển đổi; tín hiệu analog; IO-Link
Thiết kế phần điện PNP/NPN
Số lượng đầu ra digital 2
Chức năng đầu ra thường mở/đóng; ( có thể cấu hình được)
Số lượng đầu ra analog 1
Đầu ra dòng analog[mA] 4...20, có thể đảo ngược; (scalable)
Bảo vệ ngắn mạch Có
Loại bảo vệ ngắn mạch Có (non-latching)
Bảo vệ quá tải Có
Độ chính xác điểm chuyển đổi[% of the span] < ± 0,2; (DIN EN IEC 62828-1; Turn down 1:1)
Khả năng lặp lại[% of the span] < ± 0,1; (with nhiệt độ fluctuations < 10 K; Turn down 1:1)
Đặc điểm độ lệch[% of the span] < ± 0,2; (DIN IEC EN 62828-1 incl. zero point and span lỗi, non-linearity, hysteresis; Turn down 1:1)
Sai số tuyến tính[% of the span] < ± 0,15; (Turn down 1:1)
Độ lệch trễ[% of the span] < ± 0,15; (Turn down 1:1)
Độ ổn định lâu dài[% of the span] < ± 0,1; (Turn down 1:1; per year)
Độ lệch tổng trong dải nhiệt độ
Phạm vi nhiệt độtổng độ lệch
-25...15 °CĐộ lệch đặc tính ± 0,05 % span / 10 K
15...80 °CĐặc điểm độ lệch
80...150 °CĐộ lệch đặc tính ± 0,1 % span / 10 K
Ghi chú về độ chính xác / sai số xem thêm Diagrams and graphs

Tải tài liệu cho PI1706

Tải file PDF

SẢN PHẨM LIÊN QUAN

Cảm biến áp suất Ifm pi1743
Cảm biến áp suất PI1743

  • Thương hiệu: IFM
  • Danh mục Sản phẩm Ifm:
    Cảm biến áp suất
  • Mã sản phẩm:
    PI-040-REA01-MFRKG/US/ /P

Cảm biến áp suất Ifm pa9027
Cảm biến áp suất PA9027

  • Thương hiệu: IFM
  • Danh mục Sản phẩm Ifm:
    Cảm biến áp suất
  • Mã sản phẩm:
    PA-001-RBR14-B-DVG/US/V

Cảm biến áp suất Ifm pm1617
Cảm biến áp suất PM1617

  • Thương hiệu: IFM
  • Danh mục Sản phẩm Ifm:
    Cảm biến áp suất
  • Mã sản phẩm:
    PM-1,6-REA01-E-ZVG/US

Cảm biến áp suất Ifm pe2594
Cảm biến áp suất PE2594

  • Thương hiệu: IFM
  • Danh mục Sản phẩm Ifm:
    Cảm biến áp suất
  • Mã sản phẩm:
    PE-010-REG14-MFRKG/US/ /E

Cảm biến áp suất Ifm pm1504
Cảm biến áp suất PM1504

  • Thương hiệu: IFM
  • Danh mục Sản phẩm Ifm:
    Cảm biến áp suất
  • Mã sản phẩm:
    PM-010-REA12-A-ZVG/US

Cảm biến áp suất Ifm pu5423
Cảm biến áp suất PU5423

  • Thương hiệu: IFM
  • Danh mục Sản phẩm Ifm:
    Cảm biến áp suất
  • Mã sản phẩm:
    PU-060-SEG14-B-DVG/US/ /W

Cảm biến áp suất Ifm pn4229
Cảm biến áp suất PN4229

  • Thương hiệu: IFM
  • Danh mục Sản phẩm Ifm:
    Cảm biến áp suất
  • Mã sản phẩm:
    PN-1-1-RBN14-HFBOW/LS/ /V

Cảm biến áp suất Ifm pm1709
Cảm biến áp suất PM1709

  • Thương hiệu: IFM
  • Danh mục Sản phẩm Ifm:
    Cảm biến áp suất
  • Mã sản phẩm:
    PM-1-1BREA01-E-ZVG/US

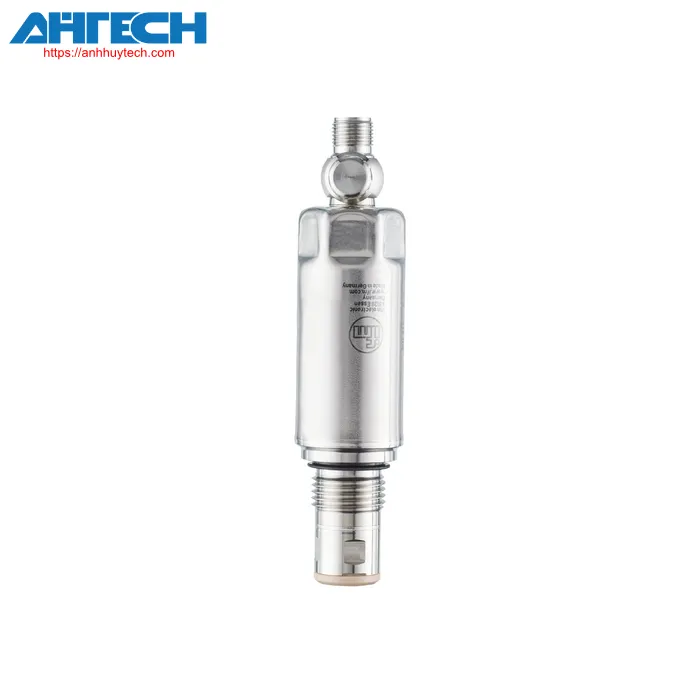

Cảm biến áp suất Ifm pm1515
