Cảm biến quang Pepperl+Fuchs DF20/49/124

Danh mục Pepperl+Fuchs

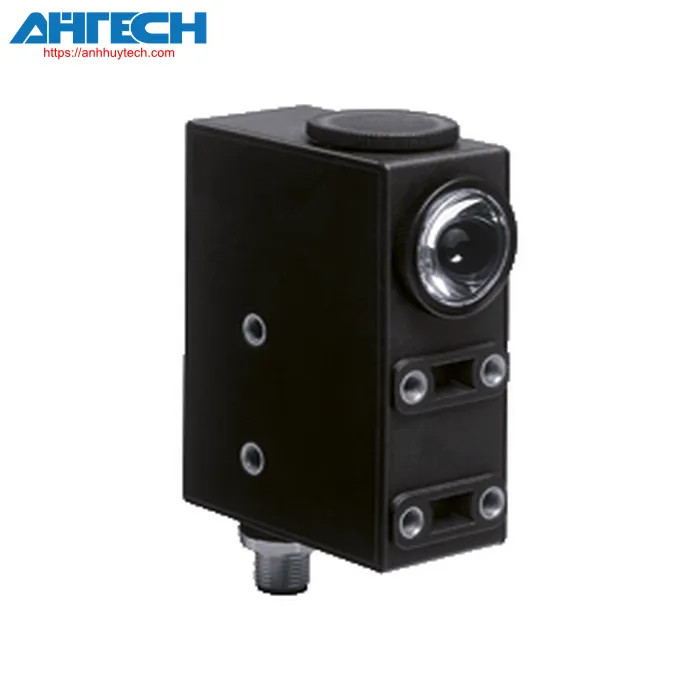

Cảm biến quang DF20/49/124

Thương hiệu: Pepperl+Fuchs
Mã sản phẩm:

Liên hệ Zalo

Gọi ngay

Chia sẻ:

Mô tả Download Phụ kiện

Trích dẫn bảng dữ liệu: Dữ liệu kỹ thuật của DF20/49/124

Phân loại

Mô tả sản phẩm
Cảm biến màu dấu in, Phạm vi phát hiện 9,5 mm, Đèn RGB với điểm sáng hình chữ nhật, external Teach-In, Nút Teach-In, Đầu ra NPN, đầu ra PNP, Giắc M12

Thông số kỹ thuật chung
Phạm vi cảm biến		9.5 mm ± 2 mm
Nguồn sáng		3 LEDs (R,G,B)
Loại ánh sáng		Có thể nhìn thấy màu xanh lá cây/đỏ/xanh, modulated light
Kích thước điểm sáng		hình chữ nhật 1 mm x 4 mm
Sai số góc		max. ± 3°
Các thông số liên quan đến chức năng an toàn
MTTF_d		650 a
Mission Time (T_M)		20 a
Phạm vi chẩn đoán (DC)		0 %
Chỉ báo/các phương tiện vận hành
Chỉ báo chức năng		đèn LED màu vàng, sáng lên nếu phát hiện dấu in nhấp nháy, nếu không thể thực hiện hoạt động an toàn
Bộ phận điều khiển		Phím thiết lập
Thông số kỹ thuật điện
Điện áp hoạt động		10 ... 30 V DC
Ripple		10 %
Dòng điện không tải		= 55 mA
đầu vào
Đầu vào chức năng		Đầu vào Teach-In
Đầu ra
Loại chuyển mạch		Công tắc PNP theo +U_B, NPN theo 0 V cho dấu hiệu được phát hiện
Đầu ra tín hiệu		1 PNP và 1 NPN bảo vệ ngắn mạch, cực thu hở, chuyển đổi đồng bộ
điện áp chuyển mạch		PNP: = (+U_B -2.5 V) , NPN: = 1.5 V
Dòng điện chuyển mạch		max. 200 mA
Tần số chuyển đổi		1.65 kHz
Thời gian đáp ứng		300 µs
Phù hợp với
Tiêu chuẩn sản phẩm		EN 60947-5-2
Phê duyệt và chứng nhận
Phê duyệt CCC		Không cần phê duyệt / đánh dấu CCC đối với các sản phẩm có định mức = 36 V
Phê duyệt		CE
Điều kiện môi trường
nhiệt độ môi trường		-20 ... 60 °C (-4 ... 140 °F)
Nhiệt độ bảo quản		-20 ... 75 °C (-4 ... 167 °F)
Thông số phần cơ
Mức độ bảo vệ		IP67
Kết nối		5 chân, M12 x 1 connector
Vật liệu
	Vỏ	PC (Makrolon gia cố bằng sợi thủy tinh)
	Optical face	glass
Khối lượng		200 g
Kích thước
	Chiều cao	85.5 mm
	Chiều rộng	33 mm
	Độ sâu	60.8 mm
