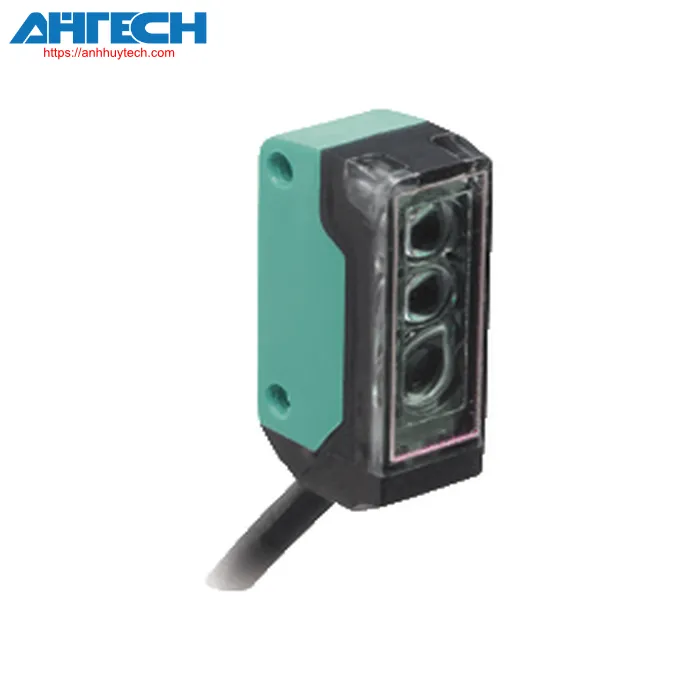

Cảm biến quang Pepperl+Fuchs OBT60-R2-E2-P

Danh mục Pepperl+Fuchs

Cảm biến quang OBT60-R2-E2-P

Thương hiệu: Pepperl+Fuchs
Mã sản phẩm:

Liên hệ Zalo

Gọi ngay

Chia sẻ:

Mô tả Download Phụ kiện

Trích dẫn bảng dữ liệu: Dữ liệu kỹ thuật của OBT60-R2-E2-P

Phân loại

Mô tả sản phẩm
Cảm biến định vị ba điểm (cảm biến tam giác) với chức năng loại bỏ nền cho các ứng dụng tiêu chuẩn, miniature design, Phạm vi cảm biến điều chỉnh 60 mm, ánh sáng đỏ, đèn sáng, đầu ra PNP, cáp cố định

Thông số kỹ thuật chung
Detection phạm vi		1 ... 60 mm
Phạm vi phát hiện tối thiểu.		1 ... 15 mm
Phạm vi phát hiện tối đa		1 ... 60 mm
Phạm vi điều chỉnh		15 ... 60 mm
Mục tiêu tham khảo		tiêu chuẩn màu trắng, 100 mm x 100 mm
Nguồn sáng		LED
Loại ánh sáng		ánh sáng đỏ nhìn thấy được điều biến
Nhóm Led cảnh báo rủi ro		nhóm loại trừ
Chênh lệch đen trắng (6 %/90 %)		< 5 % at 60 mm
Đường kính của điểm sáng		~ 6 mm tại khoảng cách 60 mm
Góc mở		approx. 6 °
Optical face		mặt trước
Giới hạn ánh sáng môi trường		EN 60947-5-2 : 5000 Lux
Các thông số liên quan đến chức năng an toàn
MTTF_d		764 a
Mission Time (T_M)		20 a
Phạm vi chẩn đoán (DC)		0 %
Chỉ báo/các phương tiện vận hành
Chỉ báo hoạt động		đèn LED màu xanh lá cây: Bật nguồn nhấp nháy (khoảng 4 Hz) Chỉ báo đoản mạch/quá tải
Chỉ báo chức năng		LED màu vàng MỞ: đèn sáng khi phát hiện vật thể Bắt đầu teach in: LED màu xanh lá/cam nhấp nháy cùng pha 2.5 Hz kết thúc teach in: Đèn LED xanh/vàng nhấp nháy luân phiên 2.5 Hz.
Thông số kỹ thuật điện
Điện áp hoạt động		12 ... 24 V DC , class 2
Dòng điện không tải		< 25 mA
Lớp bảo vệ		III
đầu vào
Thông số điều khiển đầu vào		external Teach-In
Đầu ra
Loại chuyển mạch		PNP thường mở / sáng
Đầu ra tín hiệu		1 đầu ra PNP, bảo vệ ngắn mạch, bảo vệ đảo cực, cực thu hở
điện áp chuyển mạch		max. 24 V DC
Dòng điện chuyển mạch		max. 50 mA , tải điện trở
Sụt áp		= 1.5 V DC
Tần số chuyển đổi		approx. 500 Hz
Thời gian đáp ứng		1000 µs
Phù hợp với
Tiêu chuẩn sản phẩm		EN 60947-5-2
Phê duyệt và chứng nhận
Chứng nhận UL		E87056 , Nguồn điện Class 2 được công nhận bởi cURus.
Phê duyệt CCC		Không cần phê duyệt / đánh dấu CCC đối với các sản phẩm có định mức = 36 V
Điều kiện môi trường
nhiệt độ môi trường		-25 ... 55 °C (-13 ... 131 °F)
Nhiệt độ bảo quản		-30 ... 70 °C (-22 ... 158 °F)
Thông số phần cơ
Mức độ bảo vệ		IP67
Kết nối		cáp cố định 2 m
Vật liệu
	Vỏ	PC/ABS và TPU
	Optical face	Plastic
	Cable	PUR
Lắp đặt		Vít cố định , 2 x đinh ốc đầu lục giác M2 được bao gồm khi giao hàng
Khối lượng		approx. 18 g
Kích thước
	Chiều cao	24 mm
	Chiều rộng	7.5 mm
	Độ sâu	11.2 mm
Chiều dài cáp		2 m
