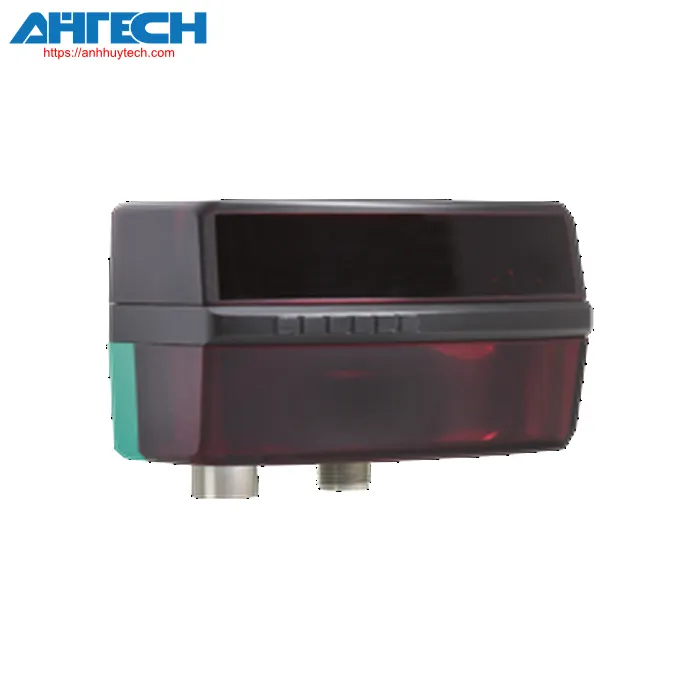

Cảm biến quang OMD10M-R2300-B23-V1V1D-4S

Thương hiệu: Pepperl+Fuchs
Mã sản phẩm:

Liên hệ Zalo

Gọi ngay

Chia sẻ:

Mô tả Download Phụ kiện

Trích dẫn bảng dữ liệu: Dữ liệu kỹ thuật của OMD10M-R2300-B23-V1V1D-4S

Phân loại

Mô tả sản phẩm
R2300, Cảm biến LiDAR 3-D cho phát hiện và định vị đối tượng., Dải đo đến đối tượng lên tới 10 m, Ethernet

Thông số kỹ thuật chung
Phạm vi đo		0.2 ... 4 m (đen 10%) 0.2 ... 10 m (màu trắng 90%)
Mục tiêu tham khảo		Kodak trắng (90%)
Nguồn sáng		diode laser
Cường độ Laser danh nghĩa
	Lưu ý	Bức xạ LASER , KHÔNG NHÌN THẲNG VÀO TIA SÁNG
	Laser class	1
	Độ dài sóng	Đo bằng tia laser hồng ngoại 905 nm Đèn laser pilot màu đỏ 650 nm.
	Khe hở chùm ánh sáng	Đo bằng laser: ngang 2 mrad , theo chiều dọc 9,5 mrad Laser dẫn đường: 0.3 mrad
	Độ dài xung	Đo bằng laser: 5.2 ns Laser dẫn đường: 1.1 µs
	Tỷ lệ lặp lại	90 kHz
	năng lượng xung tối đa	Đo bằng laser: < 81 nJ Laser dẫn đường: < 60 nJ
Phương pháp đo		Công nghệ đo xung (PRT)
Tốc độ khung hình		25 fps 12.5 fps
Tốc độ quét		100 s^-1 50 s-1
Vùng quét		100° ngang, 9° theo chiều dọc
Đường kính của điểm sáng		25 mm x 100 mm at 10 m
Bộ lọc		Tối đa, trung bình, trung vị
Giới hạn ánh sáng môi trường		60000 Lux
Độ phân giải		1 mm
Các thông số liên quan đến chức năng an toàn
MTTF_d		75 a
Mission Time (T_M)		20 a
Phạm vi chẩn đoán (DC)		0 %
Chỉ báo/các phương tiện vận hành
Chỉ báo hoạt động		đèn LED màu xanh lá cây
Chỉ báo luồng dữ liệu		đèn LED màu vàng: Ethernet chủ động đèn LED màu xanh lá cây: Ethernet link
Chỉ báo chức năng		đèn LED màu đỏ: lỗi
Bộ phận điều khiển		none
Chỉ báo tham số		none
Thông số kỹ thuật điện
Điện áp hoạt động		10 ... 30 V
Ripple		10 % within the supply tolerance
Dòng điện không tải		= 300 mA / 24 V DC
Tiêu thụ điện năng		< 8 W
Thời gian trễ trước khi sẵn sàng		< 20 s
Giao diện
Loại giao diện		Nhanh Ethernet
Protocol		HTTP , UDP/IP
Đầu vào/Đầu ra
Loại đầu vào/đầu ra		none
Phù hợp với
Tiêu chuẩn sản phẩm		EN 60947-5-2
An toàn tia laser		EN 60825-1:2014
Độ chính xác của phép đo
Đo tốc độ		50000 measurements per second
Giá trị độ ồn đo được		typ. 30 mm , 1 sigma
Độ phân giải góc		0.1° at 12.5 Hz
Độ chính xác tuyệt đối		typ. ± 30 mm
Độ chính xác lặp lại		< 12 mm
Phê duyệt và chứng nhận
Lớp bảo vệ		III (điện áp hoạt động 50 V)
Phê duyệt CCC		Không cần phê duyệt / đánh dấu CCC đối với các sản phẩm có định mức = 36 V
Điều kiện môi trường
nhiệt độ môi trường		-30 ... 50 °C (-22 ... 122 °F)
Nhiệt độ bảo quản		-30 ... 70 °C (-22 ... 158 °F)
Độ ẩm tương đối		95 % , không có sự ngưng tụ ẩm
Thông số phần cơ
Mức độ bảo vệ		IP65
Kết nối		4 chân, M12x1 connector, tiêu chuẩn (nguồn cấp) , lá chắn kết nối ở cả hai bên 4 chân, M12x1 socket, D-coded (LAN)
Vật liệu
	Vỏ	ABS + PC
	Optical face	PC (Polycarbonate)
Khối lượng		approx. 0.27 kg
Mô-men xiết, vặn vít		1.5 Nm
Kích thước
	Chiều cao	57 mm
	Chiều rộng	96 mm
	Chiều dài	69 mm
Số lượng lỗ lắp		4 , Độ sâu ren tối đa 9 mm
