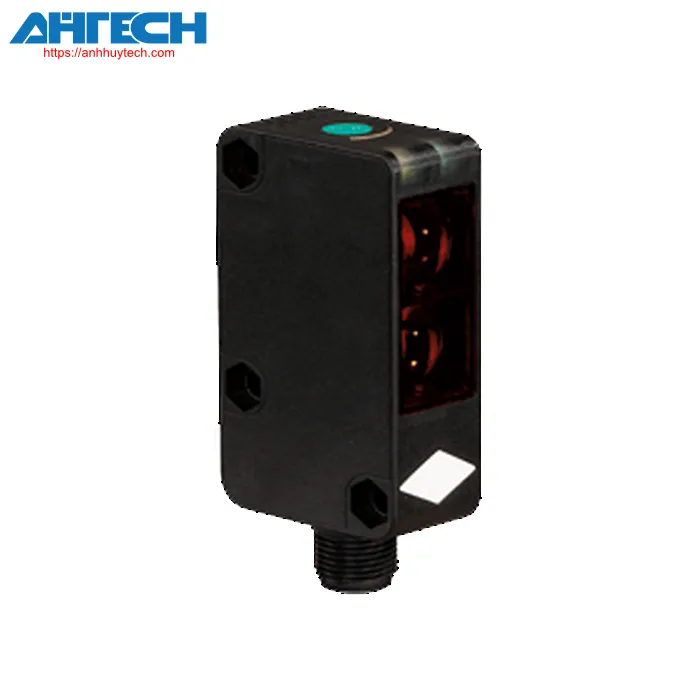

Cảm biến quang Pepperl+Fuchs RL31-8-2500-IR/73c/136

Danh mục Pepperl+Fuchs

Cảm biến quang RL31-8-2500-IR/73c/136

Thương hiệu: Pepperl+Fuchs
Mã sản phẩm:

Liên hệ Zalo

Gọi ngay

Chia sẻ:

Mô tả Download Phụ kiện

Trích dẫn bảng dữ liệu: Dữ liệu kỹ thuật của RL31-8-2500-IR/73c/136

Phân loại

Mô tả sản phẩm
Cảm biến chế độ khuếch tán, Nhựa housing, Phạm vi phát hiện có thể điều chỉnh 2500 mm, infraánh sáng đỏ, đèn sáng, 2 đầu ra push-pull, Giắc M12

Thông số kỹ thuật chung
Detection phạm vi		0 ... 2500 mm có thể điều chỉnh
Mục tiêu tham khảo		tiêu chuẩn màu trắng 200 mm 200 mm
Nguồn sáng		IRED
Loại ánh sáng		ánh sáng hồng ngoại điều chế , 850 nm
Bộ lọc phân cực		no
Đường kính của điểm sáng		approx. 50 mm ở khoảng cách 2.5 m
Góc mở		2 °
Giới hạn ánh sáng môi trường		50000 Lux ; theo EN 60947-5-2
Các thông số liên quan đến chức năng an toàn
MTTF_d		920 a
Mission Time (T_M)		20 a
Phạm vi chẩn đoán (DC)		0 %
Chỉ báo/các phương tiện vận hành
Chỉ báo hoạt động		đèn LED màu xanh lá cây: nguồn cấp on
Chỉ báo chức năng		đèn LED màu vàng, sáng lên khi đầu thu sáng
Bộ phận điều khiển		Phạm vi hoạt động adjuster
Thông số kỹ thuật điện
Điện áp hoạt động		10 ... 30 V DC , class 2
Ripple		10 %
Dòng điện không tải		= 20 mA
Đầu ra
Loại chuyển mạch		light-on
Đầu ra tín hiệu		2 đầu ra push-pull (4 trong 1), bảo vệ ngắn mạch, bảo vệ đảo cực
điện áp chuyển mạch		max. 30 V DC
Dòng điện chuyển mạch		max. 100 mA
Sụt áp		= 1.5 V
Tần số chuyển đổi		= 500 Hz
Thời gian đáp ứng		= 1 ms
Phù hợp với
Tiêu chuẩn sản phẩm		EN 60947-5-2
Phê duyệt và chứng nhận
Lớp bảo vệ		II, điện áp cách điện định mức = 250 V AC với mức độ ô nhiễm 1-2 theo tiêu chuẩn IEC 60664-1. Cách điện cơ bản của mạch đầu ra theo mạch vào theo tiêu chuẩn EN 50178, điện áp cách điện định mức 240 V AC
Chứng nhận UL		đạt tiêu chuẩn an toàn của UL, Nguồn Class 2, Vỏ bọc Type 1
Phê duyệt CCC		Không cần phê duyệt / đánh dấu CCC đối với các sản phẩm có định mức = 36 V
Điều kiện môi trường
nhiệt độ môi trường		-30 ... 55 °C (-22 ... 131 °F)
Nhiệt độ bảo quản		-40 ... 70 °C (-40 ... 158 °F)
Thông số phần cơ
Mức độ bảo vệ		IP67
Kết nối		Đầu kết nối 4 chân M12 x 1
Vật liệu
	Vỏ	Polycarbonate
	Optical face	PMMA
Khối lượng		25 g
Kích thước
	Chiều cao	62 mm
	Chiều rộng	18 mm
	Độ sâu	35 mm
