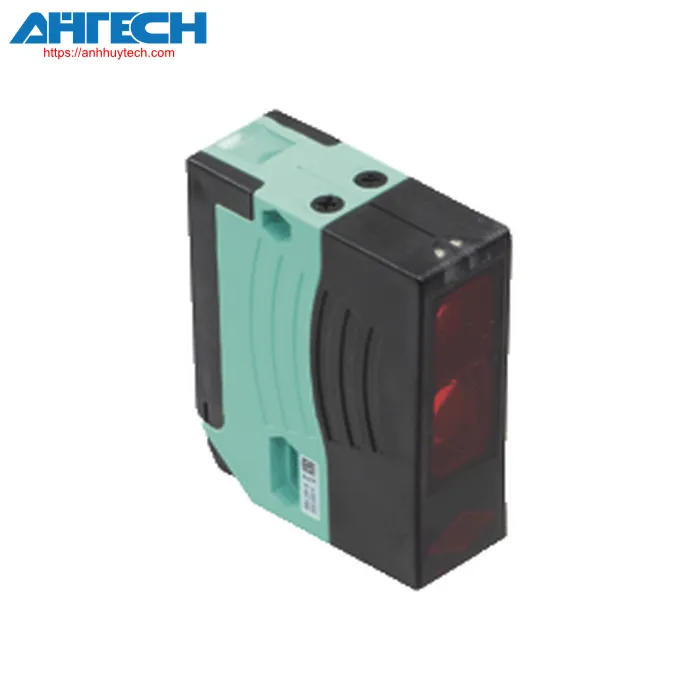

Cảm biến quang Pepperl+Fuchs RLK28-55-Z-2466/31/115d

Danh mục Pepperl+Fuchs

Cảm biến quang RLK28-55-Z-2466/31/115d

Thương hiệu: Pepperl+Fuchs
Mã sản phẩm:

Liên hệ Zalo

Gọi ngay

Chia sẻ:

Mô tả Download Phụ kiện

Trích dẫn bảng dữ liệu: Dữ liệu kỹ thuật của RLK28-55-Z-2466/31/115d

Phân loại

Mô tả sản phẩm
Cảm biến phản xạ gương với bộ lọc phân cực

Thông số kỹ thuật chung
Phạm vi phát hiện hiệu quả		0 ... 17 m
Khoảng cách phản xạ		0.05 ... 17 m
Phạm vi phát hiện ngưỡng		21 m
Mục tiêu tham khảo		Tấm phản xạ H85-2
Nguồn sáng		LED
Loại ánh sáng		ánh sáng đỏ nhìn thấy được điều biến , 660 nm
Bộ lọc phân cực		Có
Đường kính của điểm sáng		approx. 290 mm ở khoảng cách 17 m
Góc mở		emitter 1.2° Bộ thu ánh sáng 2°
Giới hạn ánh sáng môi trường		80000 Lux
Các thông số liên quan đến chức năng an toàn
MTTF_d		600 a
Mission Time (T_M)		20 a
Phạm vi chẩn đoán (DC)		0 %
Chỉ báo/các phương tiện vận hành
Chỉ báo hoạt động		đèn LED màu xanh lá cây
Chỉ báo chức năng		2 đèn LED màu vàng, sáng lên khi chùm ánh sáng tự do, nhấp nháy khi thiếu dự trữ hoạt động, tắt khi chùm sáng bị gián đoạn
Bộ phận điều khiển		điều chỉnh độ nhạy (Adjustment to < 25% of the effective vận hành phạm vi) , công tắc chuyển đổi Light-on/dark-on
Thông số kỹ thuật điện
Điện áp hoạt động		12 ... 240 V AC/DC
Tiêu thụ điện năng		= 3.5 VA
Đầu ra
Loại chuyển mạch		chế độ light/dark on, có thể chuyển đổi (có thể lựa chọn, chuyển đổi chế độ light/dark on chỉ được kích hoạt nếu bộ thu đã chọn 'dark oni'.)
Đầu ra tín hiệu		relay, 1 alternator
điện áp chuyển mạch		max. 250 V AC/DC
Dòng điện chuyển mạch		max. 2 A
Công suất chuyển đổi		DC: max. 50 W AC: max. 500 VA
Tần số chuyển đổi		25 Hz
Thời gian đáp ứng		20 ms
Chức năng hẹn giờ		Độ trễ BẬT (GAN), Độ trễ TẮT (GAB), Một lần chụp (IAB), Độ trễ ON - một lần (GAN-IAB), Độ trễ BẬT-TẮT độ trễ (GAN-GAB), có thể lập trình khoảng thời gian điều chỉnh 0,1 ... 10 giây
Phù hợp với
Tiêu chuẩn sản phẩm		EN 60947-5-2
Phê duyệt và chứng nhận
Lớp bảo vệ		II, điện áp cách điện định mức = 250 V AC có mức độ ô nhiễm 1-2 theo IEC 60664-1 Mạch đầu ra được cách ly với mạch điều khiển theo IEC 61140. Cảnh báo! Lớp bảo vệ class 2 chỉ có hiệu lực khi terminal được đóng lại.
Điều kiện môi trường
nhiệt độ môi trường		-40 ... 60 °C (-40 ... 140 °F)
Nhiệt độ bảo quản		-40 ... 60 °C (-40 ... 140 °F)
Thông số phần cơ
Mức độ bảo vệ		IP65
Kết nối		Đầu nối gắn trên bề mặt 7 chân, lên tới 250 VAC (không có ổ cắm cáp)
Vật liệu
	Vỏ	nhựa ABS
	Optical face	Khung nhựa
Khối lượng		180 g
Kích thước
	Chiều cao	88 mm
	Chiều rộng	25.8 mm
	Độ sâu	65.5 mm
